4P DC1000V 40A 6KA миниатюрный автоматический выключатель постоянного тока

GREENWATT специализируется на производстве миниатюрных автоматических выключателей постоянного тока 4P, 1000 В, 40 А, 6 КА, разработанных специально для солнечных фотоэлектрических (PV) систем и систем распределения электроэнергии постоянного тока высокого напряжения. Этот продукт имеет номинальное напряжение 1000 В постоянного тока, номинальный ток 40 А и отключающую способность при коротком замыкании 6 КА. Сочетая 4-полюсную структуру с последовательными и параллельными соединениями между электродами, она эффективно решает проблему гашения дуги в цепях постоянного тока, не имеющих естественных точек пересечения нуля, обеспечивая надежную защиту от короткого замыкания и перегрузки для вашего оборудования постоянного тока, инверторов и шкафов хранения энергии.

Обзор основных технологий продукта

В современных системах распределения электроэнергии постоянного тока растущие уровни напряжения предъявляют более высокие требования к дугогасительной способности автоматических выключателей. Миниатюрный автоматический выключатель постоянного тока 4P, 1000 В, 40 А, 6KA, имеет модульную конструкцию, обеспечивающую гибкую конфигурацию проводки благодаря своей 4-полюсной (4P) физической структуре.

Прикладная логика в системах постоянного тока 1000 В

Поскольку постоянный ток не имеет естественной точки перехода через ноль, как переменный ток, прерывание высоковольтной дуги постоянного тока чрезвычайно сложно. Для этого автоматического выключателя GREENWATT рекомендуется использовать серию 2P или специальные конфигурации параллельной проводки. При последовательном использовании двух или более полюсов 4-полюсного автоматического выключателя можно увеличить электрический зазор в дугогасительной камере, тем самым обеспечивая безопасное отключение при высоком напряжении постоянного тока 1000 В. Такая конфигурация широко используется в системах хранения энергии среднего размера и высоковольтных распределительных шкафах постоянного тока.

Двойная защита от перегрузки и короткого замыкания

Защита от перегрузки: когда ток цепи превышает номинальный 40 А в течение длительного периода времени, внутренний термоэлемент срабатывает.

Защита от короткого замыкания: миниатюрный автоматический выключатель постоянного тока 4P DC1000V 40A 6KA имеет отключающую способность 6KA, что означает, что он может быстро отключить физическую связь при возникновении огромного мгновенного тока короткого замыкания, предотвращая повреждение кабелей и инверторов высокой температурой.

схема подключения:

Схема подключения и руководство по установке

Принцип конфигурации 1000 В 2P

Чтобы обеспечить безопасность в средах с высоким напряжением 1000 В, пользователи обычно меняют конфигурацию миниатюрного автоматического выключателя постоянного тока 4P, 1000 В, 40 А, 6KA. Например, два полюса соединены последовательно как положительная клемма, а два других соединены последовательно как отрицательная клемма. Этот метод использует достаточно места 4-контактного блока, улучшая общий уровень изоляции и обеспечивая надежную работу в средах с напряжением 1000 В постоянного тока.

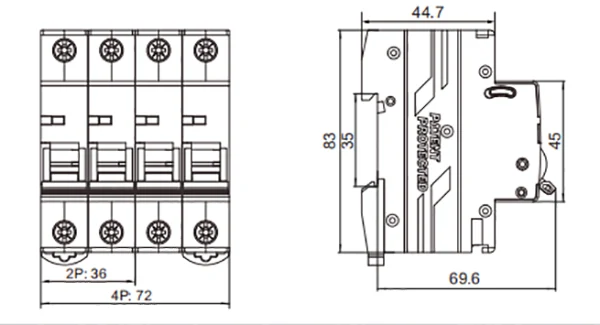

Физическое проектирование и установка

Компактная компоновка: даже при использовании структуры 4P компания GREENWATT оптимизировала размер, уменьшив занимаемое пространство внутри распределительной коробки.

Монтаж на стандартной рейке: Совместим со стандартной DIN-рейкой 35 мм; для установки достаточно просто вставить и затянуть клеммы.

Часто задаваемые вопросы

Вопрос: Можно ли подключить 4-полюсный автоматический выключатель к системе 1000 В, используя только 2-полюсные клеммы?

О: Не рекомендуется. В миниатюрном автоматическом выключателе постоянного тока 4P, 1000 В, 40 А, 6 КА, для достижения безопасного напряжения гашения дуги 1000 В нагрузка по напряжению обычно распределяется путем последовательного соединения клемм. Пожалуйста, обратитесь к конкретной электрической схеме для работы.

Вопрос: Достаточно ли отключающей способности 6KA для фотоэлектрической системы?

Ответ: В большинстве бытовых и средних коммерческих и промышленных фотоэлектрических систем отключающая способность при коротком замыкании 6KA достаточна для покрытия ожидаемого уровня тока короткого замыкания и эффективной защиты последующего чувствительного оборудования.

Вопрос: Поддерживает ли этот продукт OEM или настройку?

А: Да. В дополнение к стандартному миниатюрному выключателю постоянного тока 4П, 1000 В, 40 А, 6КА, GREENWATT также может предложить индивидуальные решения в соответствии с вашими техническими требованиями.
