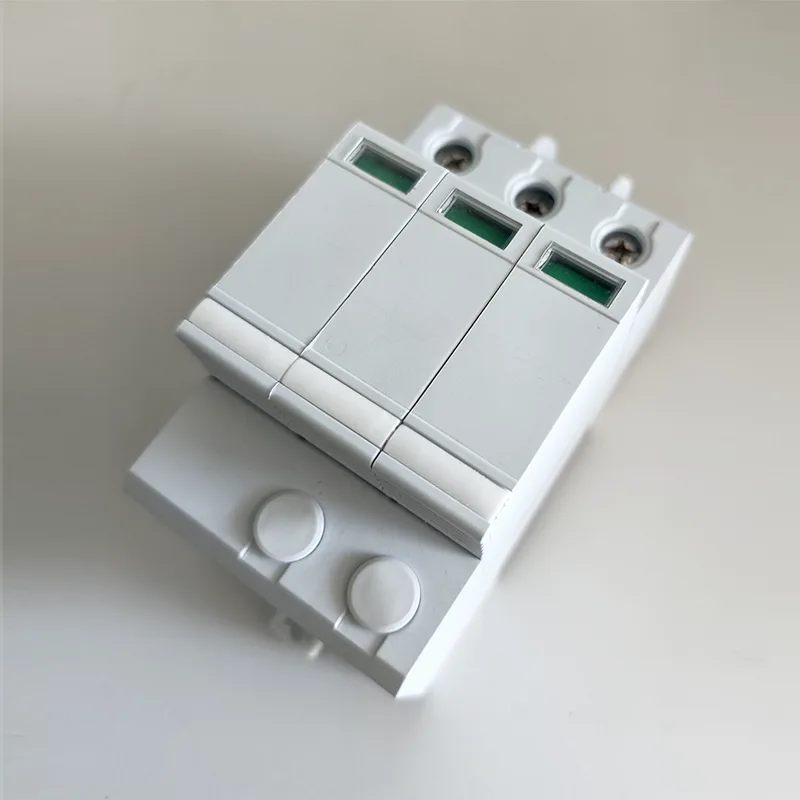

Устройство защиты от перенапряжения T2 DC1000V SPD

Подробное введение и преимущества: Устройство защиты от перенапряжения T2 DC1000V SPD от поставщика GREENWATT представляет собой устройство защиты от перенапряжения типа 2, разработанное для высоковольтных систем постоянного тока. Эти системы, такие как фотоэлектрические фермы на 1000 В или крупные станции хранения энергии, сталкиваются с уникальными рисками: более высокое напряжение означает, что даже небольшие скачки напряжения могут нанести больший ущерб, а замена оборудования (например, инверторов на 1000 В) зачастую обходится дороже. Этот SPD напрямую направлен на устранение этих рисков.

Максимальное непрерывное рабочее напряжение составляет 1000 В постоянного тока, что соответствует нормальному напряжению высоковольтных цепей постоянного тока. Когда возникает скачок напряжения — будь то удар молнии на расстоянии или внезапное изменение нагрузки в сети — он активируется менее чем за 25 наносекунд. Он фиксирует всплеск напряжения на безопасном уровне (ниже 2500 В при скачке тока 10 кА), предотвращая его попадание на подключенное оборудование.

Технические данные

Анализ технических преимуществ

1. Механизм быстрого реагирования

В случае удара молнии или переходных процессов в сети устройство защиты от перенапряжения GreenWatt T2 DC1000V SPD может активировать защиту в течение 25 наносекунд, быстро ограничивая перенапряжение и предотвращая его попадание в инвертор или аккумуляторную систему.

2. Стабильная возможность фиксации напряжения

При импульсном токе 10 кА он может контролировать перенапряжение ниже 2500 В, эффективно снижая риск пробоя изоляции.

3. Адаптируемость к конструкциям высоковольтных систем.

По сравнению с системами на 600 В или 800 В, к системам на 1000 В предъявляются более высокие требования по устойчивости к перенапряжению. Структурная конструкция этого продукта улучшает изоляционные и теплоотводные возможности, что делает его пригодным для длительной эксплуатации в средах с высоким напряжением.

4. Модульная конструкция

Поддерживает монтаж на DIN-рейку, что облегчает быстрое развертывание и замену в шкафах постоянного тока или фотоэлектрических объединительных коробках.

Вопросы и ответы

1. Что такое СПД Т1?

T1 SPD (устройство защиты от перенапряжений типа 1) является основным устройством защиты от перенапряжений при больших, нечастых перенапряжениях (в основном от прямых ударов молнии или крупных сбоев в электросети).

T1: Испытанные УЗИП типа I оцениваются с использованием номинального тока разряда In, импульсного напряжения 1,2/50 мкс и максимального импульсного тока Iimp. Установленный в точках входа системы (например, на главных распределительных панелях), он блокирует экстремальные скачки напряжения до того, как они попадут во внутренние цепи, и не справляется с небольшими высокочастотными скачками напряжения.

2. Что такое Т2 СПД? Чем он отличается от Т1 СПД?

T2 SPD (устройство защиты от перенапряжений типа 2) — это устройство вторичной защиты от небольших частых перенапряжений (например, непрямых ударов молнии или изменений нагрузки в сети).

T2: УЗИП класса II протестировано при номинальном токе разряда In, импульсном напряжении 1,2/50 мкс и максимальном токе разряда Imax. Он ограничивает остаточные скачки напряжения до безопасного уровня, защищая чувствительное оборудование (например, инверторы).

3. Меняются ли T1 SPD и T2 SPD?

Нет. Установка УЗИП Т2 во входном шкафу (положение Т1) может привести к выходу из строя из-за его низкой мощности, способной выдерживать большие скачки тока. И наоборот, установка УЗИП T1 на стороне нагрузки (положение T2) не позволяет снизить небольшие скачки тока до безопасного уровня, что может привести к повреждению чувствительного оборудования (например, BMS). Их принципы проектирования и функциональные роли фундаментально различаются, что делает взаимозаменяемость невозможной.
